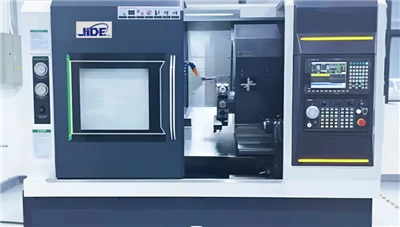

6 collu CNC virpas mašīna

Dongguan Jide Precision Machinery Technology Co., Ltd. ir viens no uzticamākajiem 6 collu cnc virpu mašīnu ražotājiem un piegādātājiem Ķīnā. Ja plānojat vairumtirdzniecības augstas kvalitātes 6 collu cnc virpas, kas ražotas Ķīnā, laipni lūdzam saņemt citātu un bezmaksas paraugu no mūsu rūpnīcas. Visi pielāgotie produkti ir ar augstu kvalitāti un konkurētspējīgu cenu.

Tehniskā informācija

JD-320CNC virpa izmanto augstas -izturības lieljaudas čugunu, kompaktu struktūru, labu izturību, atbilstošu cietību, zemu berzes koeficientu un pašeļļojošu{1}}. Pamatnes pamatnes iebūvētā kastes struktūra ievērojami uzlabo darbgalda kopējo stingrību un stabilitāti. Tam ir vibrācijas absorbcijas funkcija, kas samazina instrumenta zudumus un uzlabo sagataves kvalitāti. Tas nodrošina lietotājiem augstas efektivitātes un augstas lietošanas uzticamības garantiju.

Šīs mašīnas galvenās īpašības :

The30 grādu slīpumsizkārtojums ievērojami uzlabo darbgalda lieces un vērpes stingrību darbā.Integrēta gultas pamatnear augstu stingrību un augstu stabilitāti nodrošina spēcīgu garantiju visas mašīnas augstajai precizitātei.

Vārpstas bloks ir neatkarīga vārpsta (uzmavas tips). Augstas-precizitātes vārpstas sistēmai ir veikta stingra dinamiskā līdzsvara pārbaude ar augstu precizitāti, labu precizitātes saglabāšanu un labu termisko stabilitāti. Maksimālais ātrums var sasniegt4000 apgr./min. Vārpstas vienības augstā precizitāte, augsta stingrība, lielais ātrums un augstā efektivitāte ļauj visai mašīnai ne tikai pabeigt apdari, bet arī veikt neapstrādātu apstrādi un smagu griešanu lietotājiem.

Aizmugurējais balsts ir hidrauliski vadāms, un uzmava automātiski izplešas un saraujas ar labu stingrību. Lai to vadītu, lietotāji var izmantot paneli vai kājas slēdzi, kas ietaupa laiku un pūles un nodrošina augstu darbgaldu apstrādes efektivitāti.

Standarta konfigurācija Taivāna SWIFT 12stacijaservotornītis nodrošina lietotājus ar ērtām, praktiskām un uzticamām apstrādes daļām.

Padeves sistēmu tieši darbina servomotors ar labu stingrību, precizitāti un dinamiskas reakcijas īpašībām. Darbgalds ir aprīkots ar ROLLER TaiwanHIWIN/PMIskrūvju vadotnes sliede.

6. Šī iekārta nodrošina lietotājiem pilnīgu hidraulisko un eļļošanas sistēmu, izmantojot augstas kvalitātes-hidrauliskos sūkņus un hidrauliskos vārstus un citus komponentus, lai ievērojami samazinātu atteices līmeni. Darbgalds izmanto centralizētu kvantitatīvu automātisku eļļošanu.

Mašīnu konfigurācijas:

Vārpstas deguna specifikācija A2-5 Taivānas top zīmols

Fixture 6" doba patrona Taivānas augstākā zīmola, Taivānas augšējais cilindrs

Ieteicamā galvenā motora jauda 5.5/7.5kw

Maksimālais pieļaujamais vārpstas apgriezienu skaits 0-4000 apgr./min

Stieņa diametrs Φ45mm

Maksimālais pagriešanas diametrs virs gultas Φ430mm

Maksimālais apstrādes diametrs Φ320mm

Maksimālais apstrādes garums 350mm

Padeves ass parametri X/Zball skrūves specifikācija 3210/3210

X/Z vadotnes specifikācija 30/30 rullīšu lineārā vadotne

X/Z ass ierobežojuma gājiens 160/450mm

X/Z ass savienojuma režīms: savienojuma tiešais savienojums

X/Z ass motora jaudas ieteikums 8/ 12

Tornis 80 centra augstums 12T stacijas tornītis Taivāna SWIFT

Instrumenta izmērs 20

Maksimālais astes gājiens 280 mm

Tailstock piedurknes modelis MT4

Tailstock forma Eļļas cilindra stumšana

Garums X platums X augstums 2480X1650X1680

Aptuvenais svars (KG) 3800

Konfigurācija
Virpošanas instrumenta griešanas daļa sastāv no galvenās griešanas malas, sekundārās griešanas malas, grābekļa virsmas, sānu virsmas un sekundārās sānu virsmas. Tās ģeometriju nosaka slīpuma leņķis ( o ), klīrensa leņķis ( o ), galvenā griešanas malas leņķis ( κr ), slīpuma leņķis ( S ), mazākais griešanas malas leņķis ( κ r ') un priekšgala rādiuss ( rε ). Šo ģeometrisko parametru izvēle ir atkarīga no dažādiem faktoriem, un tie jānosaka, pamatojoties uz īpašiem nosacījumiem. Grābšanas leņķi (o) izvēlas atbilstoši sagataves materiāla sastāvam un stiprībai; griežot augstas-izturības materiālus, tiek izvēlēta mazāka vērtība. Piemēram, izmantojot cementēta karbīda virpošanas instrumentu parastā oglekļa tērauda griešanai, slīpuma leņķis ir iestatīts no 10 grādiem līdz 15 grādiem, savukārt hroma-mangāna tēraudam vai rūdītam tēraudam tas svārstās no -2 ° līdz -10 °. Parasti klīrensa leņķis ir iestatīts no 6 grādiem līdz 10 grādiem. Lielāko griešanas malas leņķi (κr) nosaka apstrādes sistēmas stingrība, kas parasti svārstās no 30 grādiem līdz 75 grādiem; ja stingrība ir slikta, tiek izvēlēta lielāka vērtība. Griežot pakāpju vārpstas, leņķis tiek iestatīts uz 90 grādiem vai vairāk, lai atbilstu konkrētajai griešanas metodei.

Materiāls
Priekšgala rādiuss (rε) un mazākais griešanas malas leņķis (κr') parasti tiek izvēlēti, pamatojoties uz virsmas raupjuma prasībām. Slīpuma leņķi (S) nosaka vēlamais skaidu plūsmas virziens un griešanas malas stiprība. Instrumenta grābekļa virsmas konfigurācija (2. attēls) galvenokārt ir atkarīga gan no sagataves materiāla, gan no instrumenta materiāla īpašībām. Vienkāršākais veids ir plakana grābekļa seja; plakana grābekļa virsma ar pozitīvu leņķi ir piemērota ātrdarbīgiem-tērauda virpošanas instrumentiem un cementēta karbīda instrumentiem, ko izmanto apdares operācijās.
